Ingénierie des variateurs de vitesse de la Poulie

Une introduction à l’entraîneur de poulie à vitesse variable.

L'entraîneur de poulie à vitesse variable sont en production depuis plus de 50 ans. Ils détiennent une position de leader au domaine de variateurs à la variation continue de vitesse.

L'entraîneur de poulie à vitesse variable convertit n'importe quel moteur de standard à vitesse constante à une vitesse variable, qui permet un contrôle infinie de vitesse pour toute vitesse souhaitée à la plage de vitesse, instantanément, avec précision, doucement et pendant que la machine est en marche.

Il ya essentiellement deux types de systems

• Il ya essentiellement deux types de systèmes
• L’entraîneur centralement fixe

Il ya essentiellement deux types de systèmes.

Cet entraîneur se compose de :

• La poulie à vitesse variable chargée par ressort.
• Ceinture à vitesse variable.
• Poulie au diameter fixe (Pulie Fixe)
• Moteur à base coulissante.

La poulie chargée par ressort est montée sur l'arbre d'entraînement (moteur), le moteur est fixé sur la base coulissante.

La poulie au diamètre fixe (Poulie Fixe) est montée sur la boîte de réducteur de vitesse de machine / de l'arbre et la ceinture est insérée aux deux poulies.

La base glissante du moteur est déplacée soit vers ou loin de la poulie fixe pendant le moteur est en marche. Grâce à ce changement de distance entre les centres d'entraînement et l'arbre entrainé, la ceinture est tirée dans ou hors de la poulie chargée par ressort. Cela modifie donc le diamètre effectif de fonctionnement de la ceinture sur la poulie à vitesse variable et, par conséquent, la variation de vitesse de l’entraîneur «N» (poulie fixe) est obtenue. Hormis les bases glissantes du moteur, le bras pivotant du moteur ou la poulie tendeuse peut être utilisé.

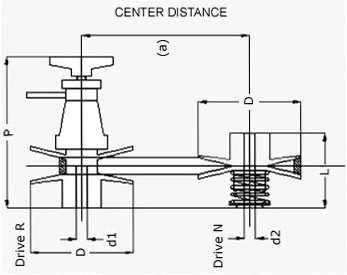

Entraîneur centralement fixe

Les entraînements centralement fixes se composent de deux poulies à vitesse variable et une ceinture à vitesse variable. Une poulie est réglable mécaniquement, et l'autre est chargée au ressort. La poulie ajusTableau mécaniquement est montée sur l'arbre d'entraînement (moteur) et la poulie chargée par ressort sur l'arbre de la boîte de réduction / de la machine.

Les deux poulies travaillent ensemble. La ceinture est tirée avant ou arrière entre les deux poulies, ce qui modifie le diamètre effectif de fonctionnement des poulies et la variation de vitesse est obtenue. La variation est obtenue à l'aide de la broche à vis prévus sur la poulie ajustée mécaniquement.
