Le taux de puissance de la boîte «PIV» de la vitesse variable (ENTRAINEUR «D») – de 0.37 kW à 15 kW

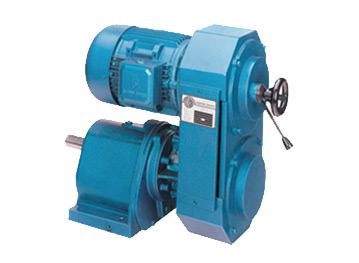

L'entraîneur «D» est un motoréductor à vitesse variable, à la condition robuste de l'unité moins adaptée pour diverses applications industrielles.

L'unité est conçue pour fournir une faible vitesse de sortie au couple correspondant de sortie élevé. L'unité d'entraînement est fabriquée à partir de composants de standard et se compose de moteur «CA» au moteur à rotor à cage, l'entraîneur de la vitesse et la boîte de vitesses avec les engrenages hélicoïdaux cémentés et profilés. Elle peut être facilement adaptée à n'importe quelle conception de la machine. Cette unité est très compacte et gagner du temps et de l'argent parce qu'elles sont prêtes à s'adapter à des modules d'entraînement. La partie intérieure de cet entraîneur est la poulie à vitesse variable enfermée dans un boîtier et reliée à la boîte de vitesses et le moteur. La variation de vitesse peut être obtenue au moyen d'un volant à main. La durée de vie moyenne attendue est d'environ 10 ans avant l'entretien majeur. La vie de la ceinture dépendra de l'application et de l'environnement. L'expérience générale est d'environ 3 à 4 ans de la vie.

Des caractéristiques :

• Le taux de variation de vitesse est de 6:1
• L'ajustement de la vitesse alors que la machine est en marche.
• La lubrification à la vie.

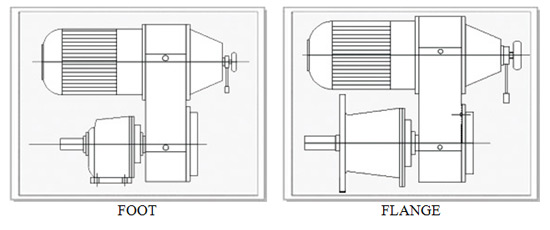

• Le montage par pattes et par bride pour adapter à n'importe quelle position.
• Convient aux endroits dangereux et aux endroits poussiéreux.
• Choix de la preuve de la flamme / TEFC / moteurs frein.
• La télécommande optionnelle et l'indicateur de vitesse en.
• Peut être couplé avec l'assemblage de frein d'embrayage.
• Le moteur à double vitesse peut être incorporé à atteindre des taux de variation plus élevés

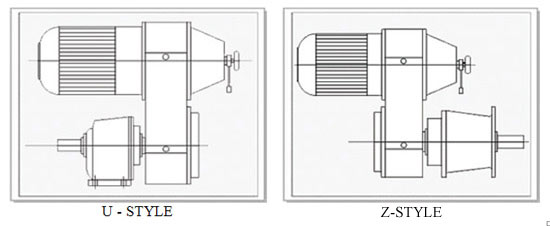

Des assemblages

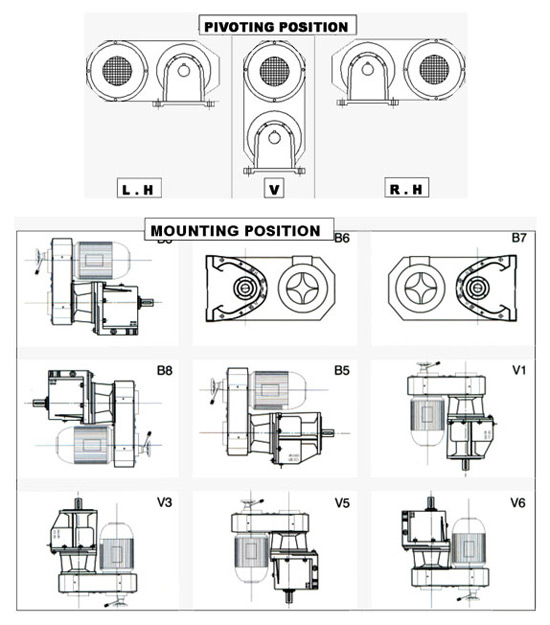

Des Configurations

Ligne directrice de sélection :

• Les unités d'entraînement doivent être sélectionnées sur la vitesse de sortie nécessaire et le couple indiqués au tableau de sélection ci-dessous.
• Le couple indiqué est valable pour une durée de fonctionnement quotidienne d'environ 8 heures au temps de service «100 %» et des opérations sans à-coups.
• Pour les autres conditions de fonctionnement, les facteurs de service, ce qui sont fournis au tableau ci-dessous, doivent être considérés.

Le Tableau de Sélection

LE SERVICE	L'HORAIRE DE TRAVAIL
	8	24
	LES FACTEURS DE SERVICE
Les charges uniformes	1	1.25
Les charges de choc modérés	1.25	1.5
Les charges lourdes de choc	1.5	1.75

POWER 0.37 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2 3 4 5	594 - 112 445 - 84 286 - 55 206 - 39 118 - 22	4.3 - 17 6.7 - 14 8.35 - 22 13 - 49 20 - 49	11-2.8 7.3-3.5 5.9-2.2 3.7-1 2.45-1	5.53 7.41 11.24 15.64 27.14	27113016 27113016 27113016 27113016 27113016
6 7 8 9	118 - 22 101 - 19 86 - 16 65 - 12	20 - 63 25 - 98 32 - 98 60 - 98	4.9-1.5 3.9-1 3--1 1.5-1	28.13 31.71 37.31 49.52	27113020 27113020 27113020 27113020
10	55 - 10	72 - 98	1.3-1	58.1	271130200
11 12 13	46 - 8.9 29 - 5.6 16 - 3.2	80 - 150 100 - 196 196 - 196	2.45-1.3 1.98-1 1--1	69.6 109.1 192.1	271130250 271130250 271130250

POWER 0.75 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2 3	594 - 112 443 - 83 292 - 55	9.6 - 31 12.9 - 43 24 - 49	5.1 - 1.5 3.7 - 1.1 2.0 - 1	5.53 7.4 11.24	28013016 28013016 28013016
5 6	212 - 40 115 - 29	27 - 89 49 - 98	3.6 - 1.1 2 -- 1	15.48 21.19	28013020 28013020
7 8 9 10	115 - 29 127 - 24 105 - 19 81 - 15	49 - 123 45 - 149 54 - 188 70 - 196	4 - 1.5 4.3 - 1.3 3.6 - 1.0 2.8 - 1	21.16 25.75 31.27 40.29	28013025 28013025 28013025 28013025
11 12 13 14	79 - 15 60 - 11 49 - 9 39 - 7.5	72 - 238 95 - 325 116 - 343 146 - 343	4.7 - 1.4 3.6 - 1.0 2.9 - 1 2.3 - 1	41.2 54 65.8 82.2	280130300 280130300 280130300 280130300
15 16	39 - 7.5 27 - 5	146 - 477 212 - 519	3.5 - 1.0 2.4 - 1	82.2 120.9	280130350 280130350
17	17.5 - 2.86	286 - 784	2.7 - 1	202.1	280160450

POWER 1.5 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2	644 - 105 456 - 74	17 - 68 25 - 96	5.7 - 1.4 3.92 - 1.0	5.49 7.75	29016020 29016020
3 4 5	308 - 51 216 - 36 168 - 27	37 - 143 53 - 196 68 - 196	5.2 - 1.3 3.6 - 1 2.8 - 1	11.51 16.42 21.16	29016025 29016025 29016025
6 7	146 - 24 108 - 18	23 - 298 106 - 343	14.9 - 1.1 3.2 - 1	24.19 32.8	29016030 29016030
8 9 10	85 - 14 65 - 11 53 - 9	134 - 511 176 - 519 216 - 519	3.8 - 1.0 2.9 - 1 2.4 - 1	41.2 54 65.8	290160350 290160350 290160350
11 12	46 - 8 33 - 6	249 - 784 347 - 784	3.1 - 1 2.2 - 1	76.8 105.5	290160450 290160450
13 14	32 - 6 18 - 3	358 - 1193 636 - 1323	3.6 - 1.1 2.0 - 1	108.6 190.3	290160550 290160550

POWER 2.2 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2 3	697 - 112 444 - 71 304 - 49	24 - 93 37 - 147 55 - 196	8.1 - 2.1 5.2 - 1.3 3.5 - 1	5.02 7.88 11.51	110020525 110020525 110020525
4 5 6	306 - 49 227 - 37 182 - 30	54 - 214 74 - 283 93 - 343	6.3 - 1.6 4.6 - 1.2 3.6 - 1	11.43 15.37 19.21	110020530 110020530 110020530
7 8	144 - 24 106 - 18	116 - 437 158 - 519	4.4 - 1.1 3.2 - 1	24.19 32.8	110020535 110020535
9 10	102 - 17 70 - 12	165 - 617 240 - 784	4.7 - 1.2 3.2 - 1	34.4 50.5	1100205450 1100205450
11 12 13 14	63 - 11 57 - 10 45 - 8 32 - 6	266 - 955 294 - 1050 373 - 1313 525 - 1323	4.9 - 1.3 4.5 - 1.26 3.5 - 1.0 2.52 - 1	54.9 61.2 77.5 108.6	1100205550 1100205550 1100205550 1100205550
15 16	32 - 5 18 - 3	525 - 2100 933 - 2254	4.2 - 1.0 2.4 - 1	108.2 187.5	1100252600 1100252600

POWER 3.7 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2 3 4	684 - 110 466 - 75 343 - 55 227 - 36	41 - 160 60 - 235 82 - 321 124 - 343	8.3 - 2.1 5.7 - 1.4 4.1 - 1.0 2.7 - 1	5.11 7.51 10.18 15.37	111220530 111220530 111220530 111220530
5 6	227 - 36 182 - 29	124 - 490 155 - 519	4.1 - 1.0 3.3 - 1	15.37 19.21	111220535 111220535
7	142 - 23	199 - 768	3.9 - 1.0	24.55	111220545
8	112 - 18	252 - 784	3.1 - 1	31.1	1112205450
9 10 11	105 - 17 83 - 14 63 - 11	269 - 1039 340 - 1260 448 - 1323	4.9 - 1.2 3.8 - 1.05 2.9 - 1	33.2 42.1 54.9	1112205550 1112205550 1112205550
12 13 14 15	56 - 9 45 - 8 32 - 6 18 - 3	504 - 1963 628 - 2208 883 - 2254 1570 - 2254	4.4 - 1.1 3.5 - 1.0 2.5 - 1 1.4 - 1	61.5 76.4 108.2 187.5	1112252600 1112252600 1112252600 1112252600
16	20 - 4	1413 - 4116	2.9 - 1	172.3	1112315800

POWER 5.5 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1	684 - 111	61 - 236	5.6 - 1.4	5.11	113225230
2 3	343 - 56 227 - 37	122 - 468 185 - 519	4.2 - 1.1 2.8 - 1	10.18 15.37	113225235 113225235
4 5	221 - 36 175 - 28	190 - 729 240 - 784	4.1 - 1.0 3.2 - 1	15.83 19.99	113225245 113225245
6 7	171 - 28 135 - 22	246 - 937 311 - 1193	5.3 - 1.4 4.2 - 1.1	20.4 25.84	113225255 113225255
8	105 - 17	400 - 1323	3.3 - 1	33.2	1132252550
9 10 11 12 13 14	94 - 15 84 - 13 62 - 10 45 - 7 32 - 5 18 - 3	447 - 1750 500 - 2020 677 - 2254 933 - 2254 1313 - 2254 2334 - 2254	5.0 - 1.2 4.5 - 1.1 3.3 - 1 2.4 - 1 1.7 - 1 0.9 - 1	37.1 41.5 55.6 76.4 108.2 187.5	1132252600 1132252600 1132252600 1132252600 1132252600 1132252600
15	20 - 3	2101 - 4116	1.9 - 1	172.3	1132315800

POWER 7.5 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1	684 - 111	83 - 322	4.1 - 1.0	5.11	213225230
2 3	466 - 75 343 - 55	122 - 477 167 - 519	4.2 - 1.0 3.1 - 1	7.51 10.18	213225235 213225235
4 5	313 - 50 221 - 36	183 - 716 259 - 784	4.2 - 1.0 3.0 - 1	11.18 15.83	213225245 213225245
6 7 8	219 - 35 171 - 27 135 - 22	261 - 1025 335 - 1323 424 - 1323	5.0 - 1.2 3.9 - 1 3.1 - 1	15.96 20.4 25.84	213225255 213225255 213225255
9 10 11 12 13	115 - 18 84 - 13 62 - 10 45 - 7 18 - 3	498 - 1989 682 - 2254 924 - 2254 1273 - 2254 2254 - 2254	4.5 - 1.1 3.3 - 1 2.4 - 1 1.7 - 1 1 -- 1	30.2 41.5 55.6 76.4 187.5	2132252600 2132252600 2132252600 2132252600 2132252600
14	20 - 3	2865 - 4116	1.4 - 1	172.3	2132315800

POWER 11 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2 3	644 - 104 429 - 70 245 - 40	130 - 505 195 - 750 343 - 784	6.0 - 1.5 4.0 - 1.0 2.2 - 1	5.43 8.14 14.25	116031545 116031545 116031545
4 5	247 - 40 171 - 27	340 - 1313 491 - 1323	3.8 - 1.0 2.6 - 1	14.13 20.4	116031555 116031555
6 7	170 - 27 137 - 22	494 - 1945 613 - 2254	4.5 - 1.1 3.6 - 1	20.5 25.47	116031560 116031560
8 9 10 11	104 - 17 62 - 10 45 - 7 32 - 5	808 - 2254 1355 - 2254 1867 - 2254 2254 - 2254	2.7 - 1 1.6 - 1 1.2 - 1 1 -- 1	33.4 55.6 76.4 108.2	1160315600 1160315600 1160315600 1160315600
12 13	32 - 5 20 - 3	2626 - 4116 4116 - 4116	1.5 - 1 1 -- 1	106.5 172.3	1160315800 1160315800

POWER 15 KW
Sr. No.	La plage de vitesse	Le couple	Le service	La boîte de vitesse	Ddrive Taille
			Le facteur	Le taux
1 2	644 - 104 429 - 70	177 - 688 267 - 784	4.4 - 1.1 2.9 - 1	5.43 8.14	316031545 316031545
3 4 5	429 - 70 245 - 40 171 - 27	267 - 1023 467 - 1323 670 - 1323	4.9 - 1.2 2.8 - 1 1.9 - 1	8.14 14.25 20.4	316031555 316031555 316031555
6	170 - 27	674 - 2254	3.3 - 1	20.5	316031560
7 9	104 - 17 51 - 8	1101 - 2254 2247 - 2254	2.0 - 1 1.0 - 1	33.4 68.3	3160315600 3160315600
8 10 11 12	101 - 16 51 - 8 32 - 5 20 - 3	1134 - 4116 2247 - 4116 3581 - 4116 4116 - 4116	3.6 - 1 1.8 - 1 1.1 - 1 1 -- 1	34.5 68.8 106.5 172.3	3160315800 3160315800 3160315800 3160315800

N'hésitez pas à nous contacter pour des dimensions sur mesure
