Entraîneur de poulie avec centre fixe à vitesse variables (Série FC) (Échange au «Lenze»)

Le taux de variation de vitesse– 1 : 6

DE 0.25 KW A 15 KW

L’entraîneur «Fc» est approprié aux taux du moteur de 0,25 kW à 15 kW.

Le taux de vitesse de sortie à la variation continue au cas de 1440 RPM du moteur est d’environ 565 à 3780 RPM.

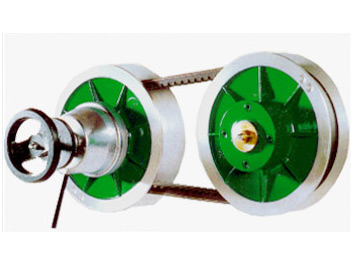

L'entraeneur se compose de deux poulies à vitesse variable et une ceinture. Une poulie peur être ajustée et montée mécaniquement sur l'arbre du moteur (poulie d'entraînement) et l'autre poulie est chargée par ressort, ce qui est montée sur la boîte de vitesse / l'arbre du machine (poulie entraînée).

La variation de la vitesse de sortie est obtenue par le bouton rotatif, ce qui est fixé sur la poulie d'entraînement.

La ceinture à vitesse variable est tirée avant ou arrière entre les brides des deux poulies. En modifiant ainsi le diamètre effectif de la course de la ceinture et de fournir une variation de vitesse de 1:6 de la poulie chargée par ressort (poulie d'entraînement).

Comment sélectionner l’entraîneur et la ceinture «Fc»?

Lors de la sélection d'entraîneur, les paramètres suivants sont essentiels.

Pour se faire connaître -

• La puissance du moteur
• L'entraxe entre l'arbre du moteur et la machine / l'arbre de la boîte de vitesse.

Pour découvrir-

• Se référer au tableau 1 pour la sélection de la taille de l’entraîneur «FC».
• Se référer au tableau 2 pour dimensions.
• Se référer au tableau 3 pour la sélection de ceintures.

Tableau - 1 : Sélection de la taille d’entraîneurs «FC»

KW	La taille d’entraîneur «FC»	RPM	La plage de vitesse
			Min	Max
0.25 to 0.75 0.25 to 0.55 0.25	130	1410 920 675	620 410 305	3285 2160 1585
1.1 to 1.5 0.75 to 1.1 0.37 to 0.55	160	1410 920 710	580 380 290	3540 2310 1780
2.2 to 3.7 1.5 to 2.2 0.75 / 1.1 / 1.5	205	1425 940 700	565 375 280	3675 2435 1800
5.5 to 7.5 3.7 to 5.5 2.2 to 3.7	252	1440 960 710	570 380 280	3725 2485 1840
9.3 / 11 to 15 7.5 / 9.3 / 11 5.5 / 7.5	315	1450 965 720	570 380 285	3780 2500 1865

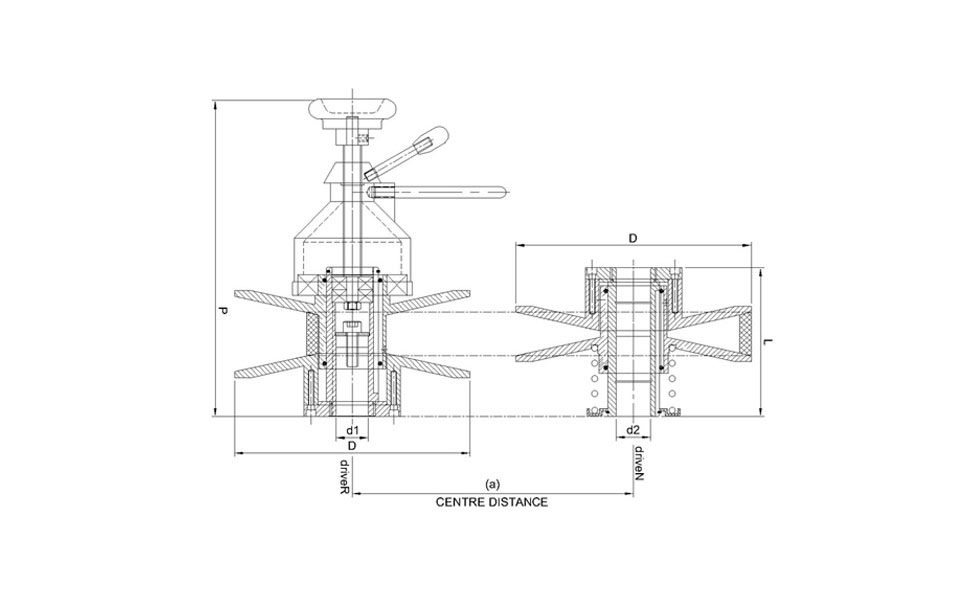

Tableau - 2 : Des dimensions

LA TAILLE D » ENTRAINEUR «FC»	D	L	P	d1		d2
				Min	Max	min	max
130	130	95	208	14	19	14	22
160	160	110	244	19	24	18	28
205	205	130	264	24	28	19	32
252	252	160	331	28	38	24	40
315	315	196	370	38	42	28	45

Tableau - 3 : Sélection de la longueur de la ceinture

LA TAILLE D »ENTRAINEUR «FC» 130

Centre Distance 'a'	mm	150	175	200	225	250	275	300	325	350	375	405	435	465
La ceinturelength Li	mm	550	600	650	700	750	800	850	900	950	1000	1060	1120	1180

LA TAILLE D »ENTRAINEUR «FC» 160

Centre Distance 'a'	mm	166	192	217	242	268	293	318	343	373	404	434	469	504	544
La ceinturelength Li	mm	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400

LA TAILLE D »ENTRAINEUR «FC» 205

Centre Distance 'a'	mm	223	248	274	299	329	360	390	425	461	501	551	602	652
La ceinturelength Li	mm	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700

LA TAILLE D »ENTRAINEUR «FC» 252

Centre Distance 'a'	mm	286	316	347	382	418	458	509	559	609
La ceinturelength Li	mm	1060	1120	1180	1250	1320	1400	1500	1600	1700

LA TAILLE D »ENTRAINEUR «FC» 315

Centre Distance 'a'	mm	351	392	443	493	544	595	695	816	947
La ceinturelength Li	mm	1320	1400	1500	1600	1700	1800	2000	2240	2500

Attention - Changer la vitesse seulement en état de fonctionnement
