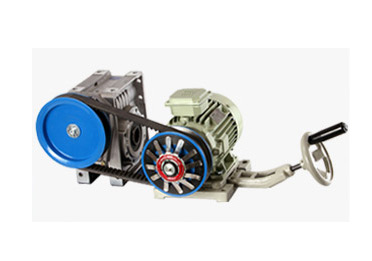

Intercâmbio de conversor de Polia de Velocidade Variável de centro ajustável para Lenze

Rácio Variação Velocidade – 1 : 3

0.25 KW A 18.5 KW

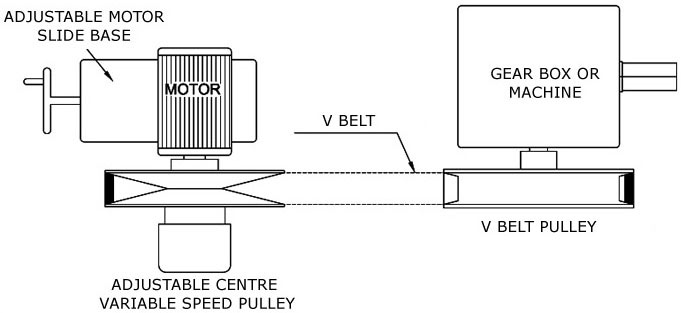

A polia acionada por mola é montada sobre o eixo do motor elétrico, que é firmemente fixado na base deslizante do motor ou no prato base deslizante e movimentada em direção ou na direção oposta da polia de diâmetro fixo aquando do funcionamento.

Como a distância de centro se altera, a correia de velocidade variável é puxada para dentro ou para fora entre as duas flanges da polia acionada por mola, alterando assim o diâmetro efetivo de funcionamento da polia e a variação de velocidade é atingida na polia de diâmetro fixo.

O rácio de variação de velocidade é 1:3 e, em combinação com polias de diâmetro fixo de vários diâmetros, praticamente é atingida a totalidade da velocidade média.

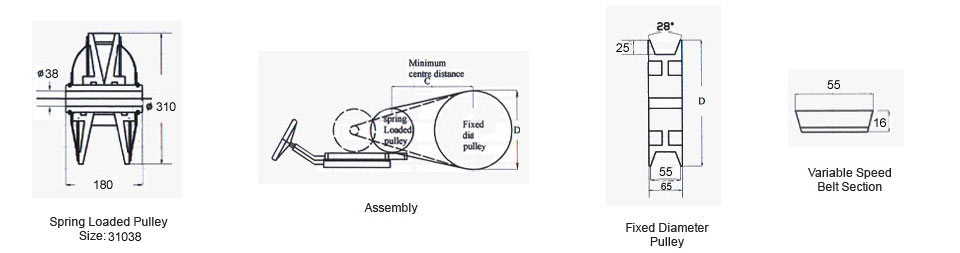

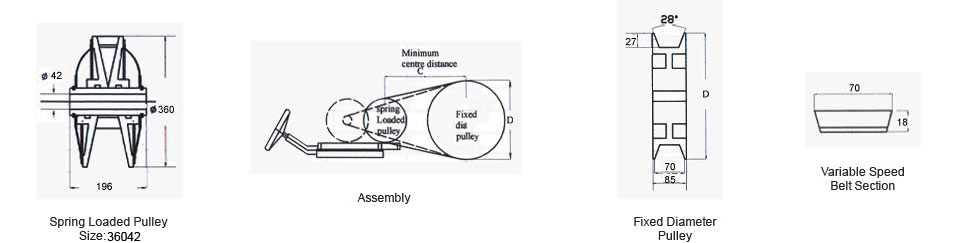

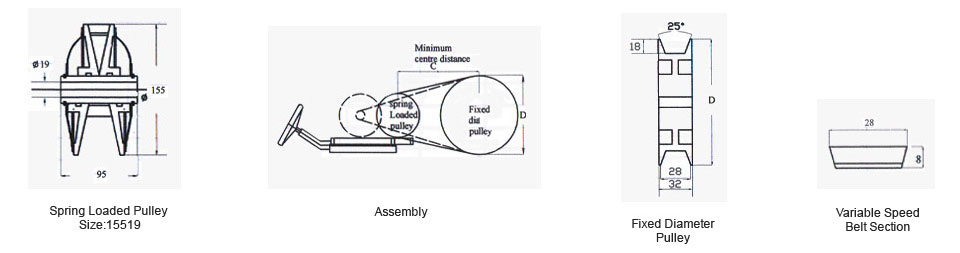

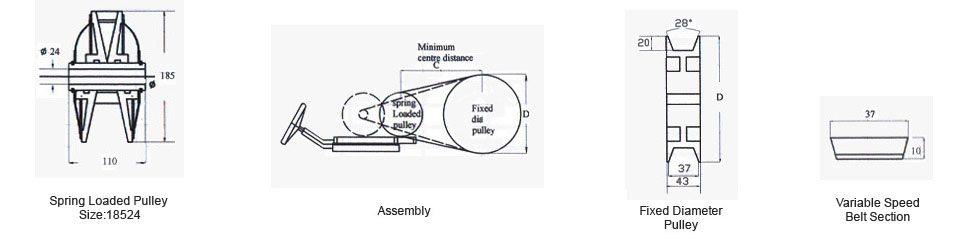

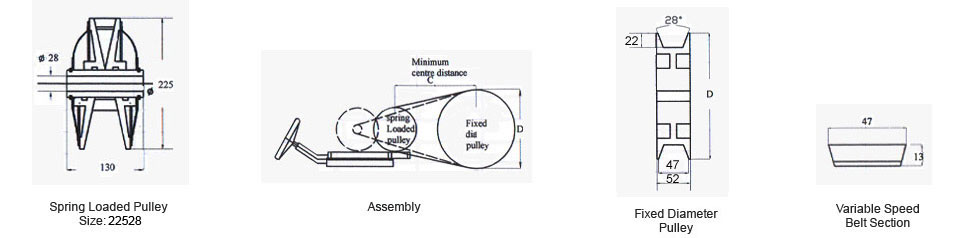

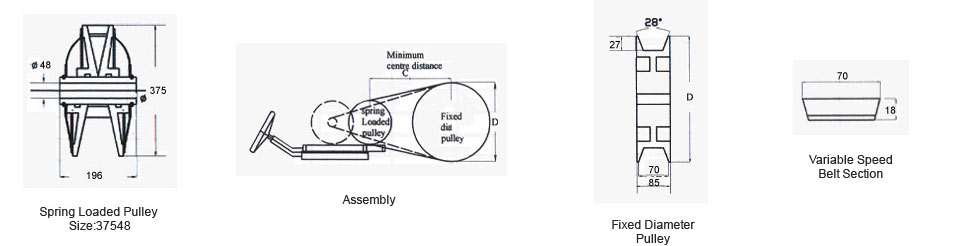

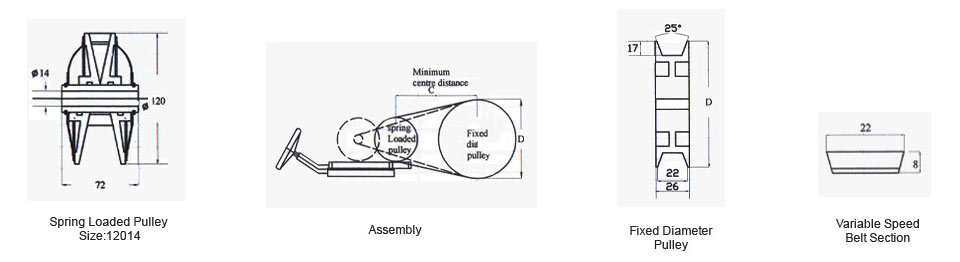

Este conversor é composto por:

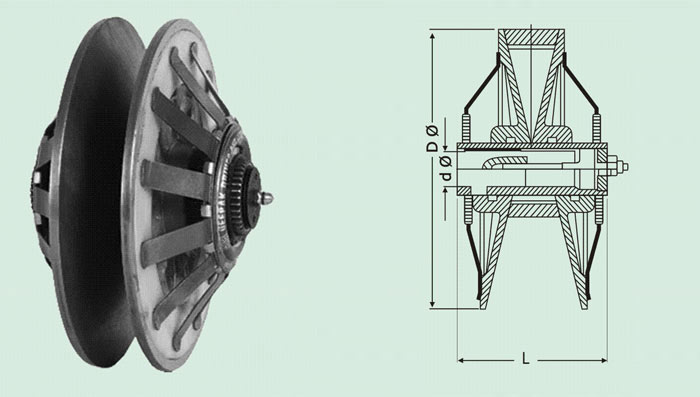

• Polia acionada por mola
• Polia de diâmetro fixo
• Correia de velocidade variável
• Base deslizante do motor

Como selecionar

Aquando da seleção do conversor, os parâmetros a seguir são essenciais.

Conhecido -

• Potência e velocidade do motor
• O requisito de velocidade acionada das velocidades máximas e das velocidades mínimas.
• Distâncias de centro aproximadas entre o eixo do motor e a máquina / engrenagem para adequação às condições de espaço.

Encontrar -

• Tamanho da polia acionada por mola
• Tamanho da base deslizante do motor
• Diâmetro da polia fixa
• Comprimento da correia de velocidade variável

Processar -

• Passo 1 - Selecione a tabela de acordo com a potência e a velocidade do motor.
• Passo 2 - Os tamanhos adequados de polia acionada por mola e da base deslizante do motor foram especificados na tabela.
• Passo 3 - Selecione o diâmetro da polia fixa de acordo com o limite de velocidade necessária de saída.
• Passo 4 - Selecione o comprimento adequado de correia de acordo com a distância de centro mínima entre o eixo do motor e da máquina ou engrenagem.

Potência: 0.25/0.37 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	1906-657	1704-587	1540-531	1380-476	1241-428	1111-383	975-337	870-300	784-271	702-242	630-217	564-194	502-173
Polia de diâmetro fixo Ø (D)	88	98	108	120	133	148	168	188	208	232	258	288	323
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
600	161	154	146	137
650	186	179	171	162	151
700	211	204	196	187	176	164
760	241	234	226	217	206	194	178
810	266	259	251	242	231	219	203	186
860	291	284	276	267	257	246	228	211	193
910	316	309	301	292	281	269	253	236	219	197
960	341	334	326	317	307	294	278	261	244	223	199
1010	366	359	351	342	332	319	303	286	269	248	224
1070	396	389	381	372	362	349	333	316	299	278	255	227
1140	431	424	416	407	397	384	368	351	334	313	290	263
1170	446	439	431	422	412	399	383	366	350	329	306	278	246
1270	497	489	481	472	462	449	433	417	400	379	356	329	296
1320	521	514	506	497	487	475	458	442	425	404	381	355	322
1420	572	564	556	547	537	525	508	492	475	455	432	405	373
1520	622	614	606	597	587	575	558	542	525	505	482	456	424
1650	687	679	671	662	652	640	623	607	590	570	548	521	490

Potência: 0.55/0.75 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	2494-853	2018-690	1810-619	1628-557	1459-499	1281-438	1142-391	1030-352	922-314	827-283	740-253	659-226	586-200
Polia de diâmetro fixo Ø (D)	88	108	120	133	148	168	188	208	232	258	288	323	363
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
960	315	300	291	281	270	254	238	221
1010	340	325	316	306	295	279	263	246	226
1070	370	355	346	336	325	309	293	276	256	233
1140	405	390	381	371	360	344	328	311	291	269	242
1220	445	430	421	411	400	384	368	351	331	309	282
1270	470	455	446	436	425	409	393	376	356	334	308	276
1320	495	480	471	461	450	434	418	402	382	359	333	302
1420	545	530	521	511	500	484	468	452	432	410	384	352	316
1520	595	580	571	561	550	534	518	502	482	460	434	403	367
1650	661	645	636	626	615	599	583	567	547	525	499	469	433

Potência: 1.1/1.5 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	1951-846	1750-759	1538-667	1450-629	1371-595	1238-537	1108-480	994-431	890-386	793-344	705-30	626-272	557-242
Polia de diâmetro fixo Ø (D)	135	150	170	180	190	210	234	260	290	325	365	410	460
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
810	184
910	234	223	208	200
960	259	248	233	225	217
1010	284	273	258	250	242	226
1070	314	303	288	280	272	256	237
1140	349	338	323	315	307	291	272	250
1220	389	378	363	355	347	331	312	290	264
1270	414	403	388	380	372	356	337	315	289
1320	439	428	413	405	397	381	362	340	315	284
1420	489	478	463	455	447	431	412	390	365	334	299
1520	539	528	513	505	497	481	462	440	415	385	349
1620	590	578	563	555	547	531	512	490	465	435	400	359
1730	645	633	618	610	602	586	567	546	520	491	456	415	369
1830	695	683	668	660	652	636	617	596	571	541	506	466	420

Potência: 2.2/3.7 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	2123-900	1873-792	1671-707	1509-638	1451-615	1350-571	1213-514	1088-460	970-411	865-365	766-324	681-289	614-260
Polia de diâmetro fixo Ø(D)	153	173	193	213	221	237	263	293	328	368	413	463	513
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
1010	247	232	217
1070	277	262	247	232
1140	312	297	282	267	261			-
1220	352	337	322	307	301	288	267
1290	387	372	357	342	336	323	302
1420	452	438	422	407	401	388	367	343	313
1520	503	488	472	457	451	438	417	393	363	329
1650	568	553	538	522	516	503	482	458	429	394	354
1730	608	593	578	562	556	543	522	498	469	435	395
1900	693	678	663	647	641	628	607	583	554	520	481	436
2060	773	758	743	727	721	708	688	663	634	600	562	517	471
2280	883	868	853	837	831	818	798	773	745	711	672	629	584

Potência: 3.7 KW a 1440 RPM

Motor RPM 1440	LIMITES DE VELOCIDADE DE SAÍDA
	2561-102/	2254-903	2013-806	1850-728	1748-700	1625-651	1461-586	1309-525	1168-46i	1039-41	922-369	820-329	740-296
Polia de diâmetro fixo Ø( D )	153	173	193	213	221	237	263	293	328	368	413	463	513
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
1140	273	259
1220	313	299	285
1290	349	335	320	306	309	288
1420	414	400	385	371	365	353	333	309
1520	465	450	436	421	415	403	383	359	330
1650	530	515	501	486	478	468	448	424	395	362
1730	570	556	541	526	520	508	488	464	436	402	364
1900	655	641	626	611	605	593	573	549	521	488	449
2060	736	721	706	691	685	673	653	629	601	568	530	487	442
2280	846	831	816	801	795	783	763	739	711	678	640	597	553

Potência: 5.5/7.5/9.3 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	2093-838	1875-751	1686-675	1510-605	1348-539-	1199-480	1067-427	950-380	856-343	765-307
Polia de diâmetro fixo Ø ( D )	214	238	264	294	329	369	414	464	514	574
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
1250	259
1290	279	262
1420	344	327	308
1520	395	377	358	335
1650	460	442	423	400	372
1730	500	482	463	440	412	380
1830	550	532	513	490	462	430	392
2060	665	647	628	605	577	545	508	465
2280	774	758	738	715	687	655	618	576	533	480

Potência: 11/15 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	1740-714	1550-637	1378-567	1225-504	1093-449	983-406	881-362	785-323	698-287 / 621-255
Polia de diâmetro fixo Ø ( D )	298	333	373	418	468	518	578	648	728	818
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
2060	569	542	511	475
2280	679	652	621	585	544	502
2440	759	732	701	665	624	583	531
2840	959	933	901	865	825	783	732	671	599
3050	1065	1038	1006	970	930	889	838	778	707	625
3300	1190	1163	1131	1095	1055	1014	963	903	832	750
3660	1370	1343	1311	1275	1235	1194	1144	1084	1013	933

Potência: 18.5 KW a 1440 RPM

Motor RPM	LIMITES DE VELOCIDADE DE SAÍDA
1440	1806-812	1610-725	1435-644	1275-575	1138-512	1025-462	917-412	817-367	725-326	645-291
Polia de diâmetro fixo Ø( D )	298	333	373	418	468	518	578	648	728	818
Comprimento Interno de correia LI	Distância de centro mínima entre o motor e a engrenagem / eixo da máquina ( C )
2060	557	530	499	464
2280	667	640	609	574	533	491
2670	862	836	804	769	728	687	636
2840	947	921	889	854	813	772	721	661	589
3050	1052	1026	994	959	919	877	827	767	697	615
3300	1177	1151	1119	1084	1044	1003	952	892	822	740
3660	1358	1331	1299	1264	1224	1183	1133	1073	1003	923
