محركات حزام السرعة المتغيرة غير المتماثلة – 0.25 الى 30 كيلو واط ( مع جهاز استشعار عزم الدوران) ( تبادل الى BECKER / BERGES)

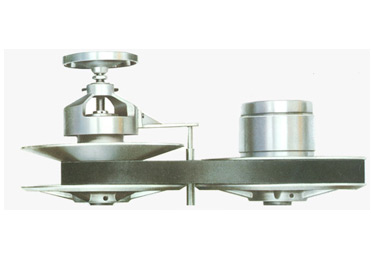

المحرك غير المتماثل مناسب لتصنيفات المحركات من 0.25 كيلو واط الى 30 كيلو واط. مدى السرعة الخارجة غير المدرجة في حالة المحرك 1440 دورة لكل دقيقة هي ن 425 الى 4500 دورة لكل دقيقة. يتكون هذا المحرك من بكرة دافعة ( مركبة على محور المحرك)و بكرة مدفوعة( مركبة على صندوق التروس/ محور الماكينة) و حزام. البكرة الدافعة هي بكرة تتعدل بشكل ميكانيكي بواسطة محور برغي لتحقيق تغيير السرعة و من ثم تتعدل البكرة المدفوعة بشكل اتوماتيكي.

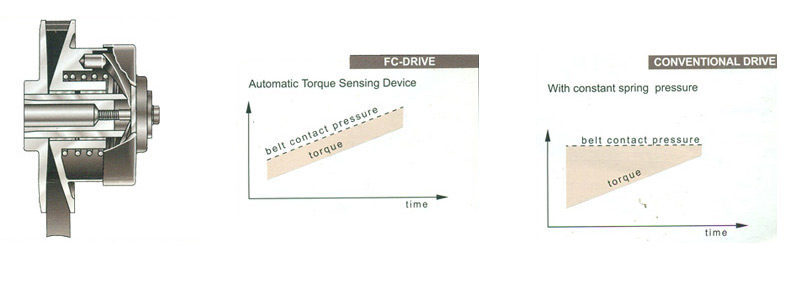

يمتلك المحرك ميزة فريدة و هي " جهاز استشعار عزم الدوران الأتوماتيكي" و الذي يضمن الضغط التلامسي المحوري الاتوماتيكي على الحزام، اعتمادا على تصنيف القوة المراد تحويلها. كلما زاد عزم الدوران زادت الضغط التلامسي. و هذا يضمن عدم انزلاق الحزام خلال العملية المتقطعة تحت الحمولة المفرطة أو عندما تبدأ الماكينة بتاثير دولاب الموازنة. تؤمن هذه الخصائص للنظام فعالية عالية جدا حتى تحت الحمولة الجزئية و عمرا أطول للحزام.

ميزات خاصة

• قرص مركب على محور دون مفتاح أو شرائح لتقليل الاحتكاك
• نسبة تغيير السرعة 1:11
• عمر التشحيم
• تعديل السرعة أثناء عمل الماكينة
• الموازنة الديناميكية
• تشطيب ثقوب مع مجرى الخابور

عند الاختيار فان ما يلي هي عوامل اساسية لبدء العملية:

كيفية اختيار محرك & حزام السرعة المتغيرة غير المتماثل

• قوة المحرك& مدى السرعة – ارجع الى الجدول 1 لاختيار المحرك
• تحقق فيما اذا كانت البكرة المدفوعة تستوعب حجم التجويف لعلبة التروس/ محور الماكينة- ارجع الى الجدول 1 او غيره، اختر حجما واحدا من الأعلى
• المسافة من المركز الى المركز بين المحرك & علبة التروس/ محاور الماكينة- ارجع الى الجدول II و لاختيار الحزام.

جدول اختيار الغير المماثل

قوة المحرك	محرك ASM	مدى السرعة الخارجة		P.C.D العاملة		حزام السرعة المتغيرة	حجم التجويف
1400 R.P.M.	SIZE	Min.	Max.	Min.	Max.	Width x Th	Min.	Std.	Max.
0.25 / 0.75 Kw	Asm 130	540	3750	47	126	22x8	14	19	25
1.1 / 1.5 Kw	Asm 150	480	4320	47	146	22x8	14	24	25
2.2 / 3.7 Kw	Asm 210	425	4500	60	205	32x10	19	28	32
5.5/7.5 Kw	Asm 245	425	4500	70	240	37x10	24	38	40
11/15Kw	Asm 285	415	4500	80	278	47x13	28	42	45
18/22/30 Kw	Asm 345	427	4500	100	337	52x16	38	48	60

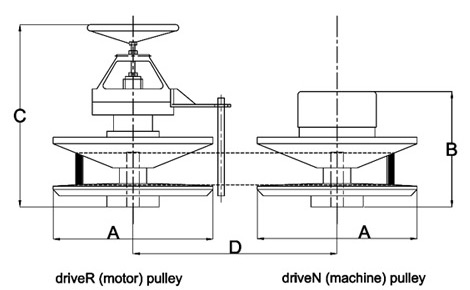

الأبعاد- الجدول 2 ( ارجع الى الجدول 1 لحجم التجويف)

محرك الحجم	A	B	C	D
ASM 130	130	95	195	الرجوع الجدول 3 لاختيار حزام
ASM 150	150	95	210
ASM 210	210	122	250
ASM 245	245	165	265
ASM 285	285	185	293
ASM 345	345	225	358

جدول اختيار الحزام – الجدول 3

محرك الحجم	650	700	750	800	850	900	950	1000	1060	1120	1180	1250	1320	1400	1500	1600	1700	1800	2000	2240	2500
		المسافة بين مركز رمح موتور وصندوق التروس / رمح آلة
ASM 130	203	228	253	278	303	328	353	378	408	.	.	.	.	.	.	.	.	.	.	.	.
ASM 150	185	210	235	261	286	312	337	362	393	423	453	488	523	564	.	.	.	.	.	.	.
ASM 210	.	.	.	.	.	254	280	305	336	366	396	432	467	508	558	609	659	.	.	.	.
ASM 245	.	.	.	.	.	.	.	.	297	327	358	394	429	470	520	571	621	.	.	.	.
ASM 285	.	.	.	.	.	.	.	.	.	.	.	360	395	436	486	537	588	638	740	860	991
ASM 345	.	.	.	.	.	.	.	.	.	.	.	.	.	375	426	477	528	579	680	.	.

تحذير- غير السرعة في وضع التشغيل فقط

تخضع المواصفات للتغير دون اشعار
